Vỏ công cụ quay vòng là gì và Gia công chính xác cải thiện hiệu suất của nó như thế nào trong các ứng dụng hạng nặng

Xoayhoặc nhà ởlà thành phần cấu trúc quan trọng được sử dụng trong máy quay thủy lực cho cần cẩu, máy xúc, thiết bị lâm nghiệp, hệ thống nâng hàng hải và các máy móc hạng nặng khác. Nó bảo vệ các bánh răng, vòng bi và động cơ thủy lực bên trong đồng thời đảm bảo độ chính xác quay dưới tải trọng cực lớn.

Trong hướng dẫn toàn diện này, chúng ta khám phá vỏ máy quay là gì, chức năng của nó, vật liệu và quy trình sản xuất liên quan, các tiêu chuẩn kiểm soát chất lượng chính và cách gia công CNC chính xác cải thiện đáng kể độ bền, sự liên kết và hiệu suất tổng thể. Bài viết này cũng thảo luận về các tùy chọn tùy chỉnh, xử lý bề mặt, dung sai và ứng dụng công nghiệp. Nếu bạn đang tìm kiếm một nhà sản xuất vỏ máy quay đáng tin cậy nhưHoa, hướng dẫn này sẽ giúp bạn đưa ra quyết định sáng suốt.

Mục lục

• 1. Vỏ máy quay là gì?
• 2. Vỏ máy quay hoạt động như thế nào?
• 3. Những vật liệu nào được sử dụng trong sản xuất vỏ máy quay?
• 4. Gia công CNC chính xác cải thiện hiệu suất của vỏ rôto như thế nào?
• 5. Vỏ máy quay được sử dụng ở đâu?
• 6. Nhà ở Rotator cần đáp ứng những tiêu chuẩn chất lượng nào?
• 7. Vỏ của công cụ quay vòng có thể được tùy chỉnh không?
• 8. Câu hỏi thường gặp

1. Vỏ máy quay là gì?

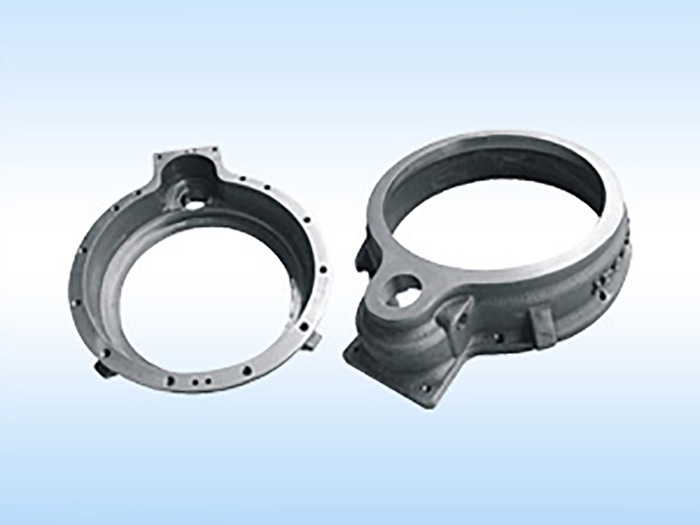

A nhà ở rotatorlà vỏ cấu trúc bên ngoài bao quanh và hỗ trợ cơ cấu quay bên trong của hệ thống quay thủy lực. Nó cung cấp tính toàn vẹn về cấu trúc, sự liên kết và bảo vệ cho các thành phần như:

• Động cơ thủy lực
• Hệ thống bánh răng hành tinh
• Vòng bi và con dấu
• Trục đầu ra

Vỏ phải chịu được tải trọng hướng tâm và hướng trục trong khi vẫn duy trì sự ổn định về kích thước. Trong các ứng dụng thiết bị nặng, vỏ rôto thường chịu tải sốc, ứng suất xoắn và tiếp xúc với môi trường bao gồm bụi, nước và nhiệt độ khắc nghiệt.

Bởi vì nó ảnh hưởng trực tiếp đến sự căn chỉnh và độ chính xác của việc chia lưới bánh răng nên chất lượng của vỏ rôto quyết định hiệu suất, tuổi thọ và độ an toàn của toàn bộ hệ thống quay.

2. Vỏ máy quay hoạt động như thế nào?

Vỏ công cụ quay có chức năng như một khung cứng giúp giữ cho các bộ phận quay bên trong thẳng hàng. Khi áp suất thủy lực kích hoạt động cơ, năng lượng quay được truyền qua hộp số tới trục đầu ra. Nhà ở:

1. Duy trì sự liên kết đồng tâm giữa trục đầu vào và đầu ra
2. Hấp thụ ứng suất do mô-men xoắn gây ra
3. Ngăn ngừa ô nhiễm các bộ phận bên trong
4. Đảm bảo tính toàn vẹn của con dấu dưới áp lực

Bất kỳ sự sai lệch nào trong vỏ đều có thể gây ra hiện tượng mòn bánh răng không đều, rung, rò rỉ dầu hoặc hỏng hóc sớm. Vì vậy, gia công chính xác và dung sai chặt chẽ là rất cần thiết.

3. Những vật liệu nào được sử dụng trong sản xuất vỏ máy quay?

Lựa chọn vật liệu phụ thuộc vào yêu cầu về tải trọng, mức độ tiếp xúc với môi trường và cân nhắc về trọng lượng. Dưới đây là so sánh các vật liệu phổ biến:

Các phương pháp xử lý bề mặt như sơn tĩnh điện, phốt phát, mạ kẽm hoặc sơn chính xác thường được áp dụng để tăng cường khả năng chống ăn mòn và độ bền.

4. Gia công CNC chính xác cải thiện hiệu suất của vỏ rôto như thế nào?

Gia công CNC chính xác đảm bảo dung sai chặt chẽ, bề mặt hoàn thiện mịn và căn chỉnh hình học chính xác. Các quy trình gia công chính bao gồm:

• Tiện CNC để căn chỉnh hình tròn
• Phay CNC cho bề mặt lắp đặt
• Nhàm chán cho ghế chịu lực
• Khoan và khai thác các lỗ buộc

Dung sai tới hạn thường nằm trong khoảng ±0,01mm đến ±0,03mm đối với các mặt tựa vòng bi và bề mặt căn chỉnh trục.

Lợi ích của gia công chính xác:

• Giảm độ rung và tiếng ồn
• Cải thiện phân phối tải
• Tuổi thọ vòng bi kéo dài
• Chi phí bảo trì thấp hơn

Các nhà sản xuất thíchHoasử dụng hệ thống CNC đa trục tiên tiến và máy đo tọa độ (CMM) để đảm bảo độ chính xác về kích thước và độ lặp lại nhất quán.

5. Vỏ máy quay được sử dụng ở đâu?

Vỏ máy quay được sử dụng rộng rãi trong các ngành công nghiệp:

• Thiết bị lâm nghiệp:Xử lý gỗ và chế biến gỗ
• Máy xây dựng:Máy xúc và vận chuyển vật liệu
• Ứng dụng hàng hải:Cần cẩu sàn và hệ thống nâng
• Công nghiệp tái chế:Máy quay xử lý phế liệu
• Hoạt động khai thác:Hệ thống nâng và định vị hạng nặng

Trong mỗi môi trường này, độ tin cậy và tính toàn vẹn của cấu trúc là không thể thương lượng.

6. Nhà ở Rotator cần đáp ứng những tiêu chuẩn chất lượng nào?

Vỏ rotator chất lượng cao phải đáp ứng các tiêu chuẩn quốc tế như:

• Hệ thống quản lý chất lượng ISO 9001
• Chứng nhận truy xuất nguồn gốc vật liệu
• Kiểm tra không phá hủy (NDT)
• Báo cáo kiểm tra kích thước

Việc kiểm tra bổ sung có thể bao gồm:

• Kiểm tra độ cứng
• Đo độ nhám bề mặt
• Kiểm tra niêm phong áp lực

7. Vỏ của công cụ quay vòng có thể được tùy chỉnh không?

Đúng. Việc sản xuất vỏ máy quay tùy chỉnh cho phép các OEM chỉ định:

• Cấu hình lỗ lắp
• Kích thước ghế chịu lực tùy chỉnh
• Thiết kế tối ưu hóa trọng lượng
• Lớp phủ hoặc lớp hoàn thiện đặc biệt

Sự hợp tác kỹ thuật đảm bảo khả năng tương thích với các động cơ thủy lực và hệ thống bánh răng cụ thể. Tùy chỉnh cải thiện hiệu suất trong khi vẫn duy trì giới hạn an toàn.

8. Câu hỏi thường gặp

Câu 1: Tuổi thọ của vỏ máy quay là bao lâu?

Nếu được bảo trì thích hợp và sử dụng vật liệu chất lượng cao, vỏ máy quay có thể tồn tại từ 5–10 năm hoặc hơn tùy thuộc vào cường độ sử dụng.

Câu 2: Làm cách nào để chọn nhà sản xuất vỏ máy quay phù hợp?

Đánh giá khả năng gia công, hệ thống kiểm soát chất lượng, tìm nguồn cung ứng nguyên liệu, tính linh hoạt tùy chỉnh và kinh nghiệm trong ngành.

Câu 3: Vỏ máy quay bị hư hỏng có thể sửa chữa được không?

Những hư hỏng bề mặt nhỏ đôi khi có thể được sửa chữa, nhưng các vết nứt cấu trúc thường cần được thay thế để duy trì sự an toàn.

Câu hỏi 4: Tại sao việc kiểm soát dung sai lại quan trọng đến vậy?

Dung sai chặt chẽ ngăn ngừa sai lệch, giảm mài mòn và đảm bảo hiệu suất quay trơn tru dưới tải nặng.

Phần kết luận

Vỏ rotator không chỉ là một vỏ đơn giản—nó là xương sống cấu trúc của hệ thống quay thủy lực trong máy móc hạng nặng. Lựa chọn vật liệu, gia công CNC chính xác, kiểm soát chất lượng nghiêm ngặt và tùy chỉnh đều đóng vai trò quan trọng trong việc đảm bảo độ bền và hiệu suất lâu dài.

Nếu bạn đang tìm kiếm một nhà cung cấp vỏ máy quay đáng tin cậy,Hoacung cấp khả năng sản xuất tiên tiến, quy trình kiểm tra nghiêm ngặt và các giải pháp kỹ thuật tùy chỉnh để đáp ứng các yêu cầu công nghiệp khắt khe của bạn.

Bạn đang tìm giải pháp vỏ máy quay được thiết kế chính xác?Liên hệ với chúng tôingay hôm nay để thảo luận về dự án của bạn và nhận báo giá cạnh tranh!
